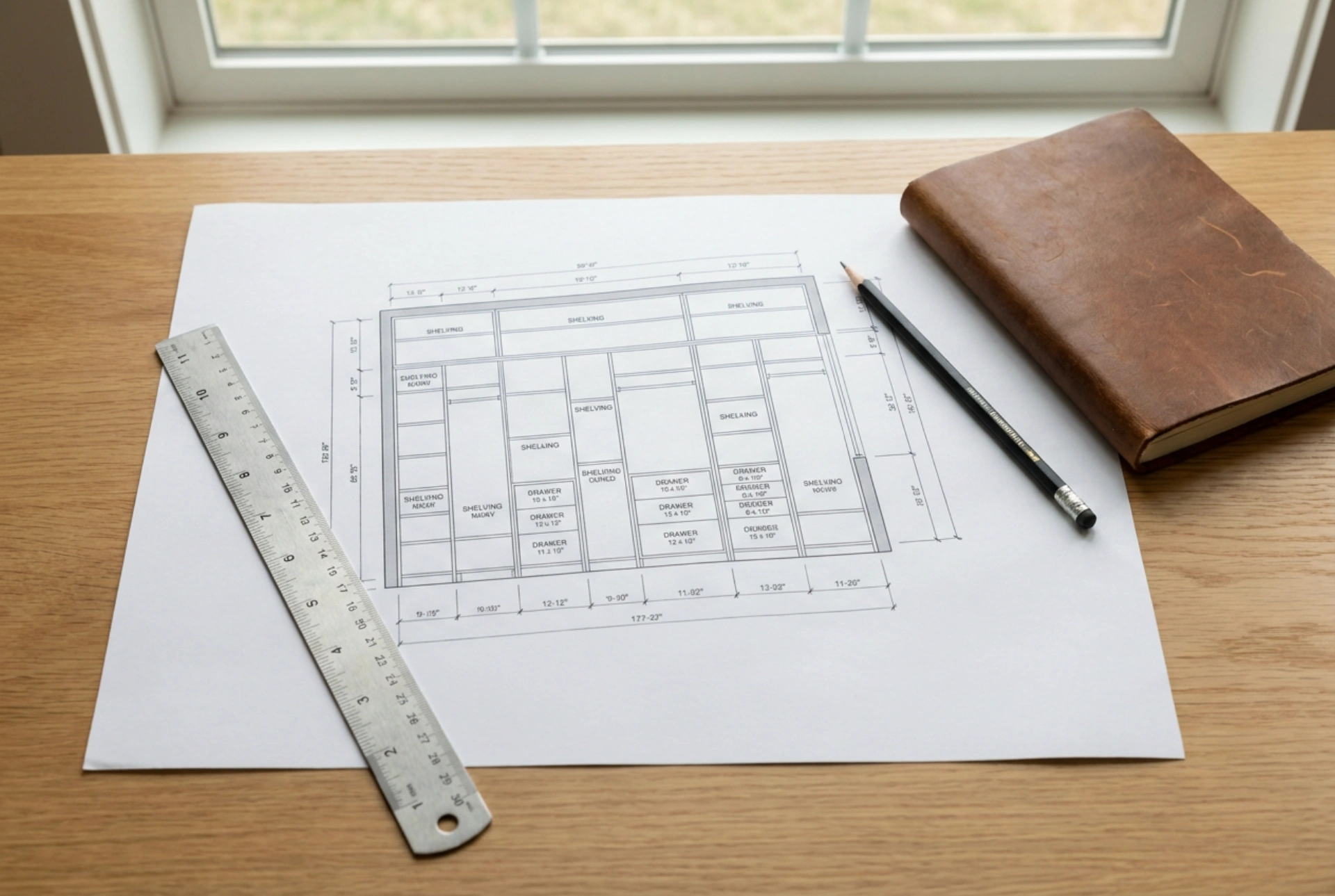

Leggere correttamente il disegno tecnico di un armadio su misura è l'unico modo per evitare costosi errori di produzione e montaggio. Comprendere le scale grafiche, le quote e i dettagli strutturali consente di verificare la reale funzionalità dell'arredo prima che venga tagliato il primo pannello di legno.
La decodifica dei simboli grafici e delle viste prospettiche
Un progetto professionale si compone generalmente di tre viste principali: la pianta (vista dall'alto), l'ortogonale o prospetto (vista frontale) e la sezione (vista interna con i dettagli di profondità). Per interpretare correttamente questi disegni, è fondamentale comprendere il significato delle convenzioni grafiche:
- Linee continue spesse: Rappresentano i contorni visibili della struttura portante dell'armadio, come i fianchi esterni, la base e il cappello.
- Linee tratteggiate: Indicano elementi nascosti o il movimento di apertura delle ante. Nei sistemi battenti, le linee tratteggiate che formano un triangolo indicano la direzione di apertura: il vertice del triangolo punta verso il lato delle cerniere.
- Quote numeriche: Espresse quasi sempre in millimetri (mm). Una quota di "600" corrisponde a 60 centimetri. Verificare sempre che la somma delle singole sezioni interne corrisponda alla quota totale esterna, scorporando lo spessore dei fianchi divisori interni (solitamente di 18 o 25 mm).
La fisica dello spazio interno: profondità reale e ingombri utili
Uno degli errori più comuni nella lettura di un progetto riguarda la valutazione della profondità utile dell'armadio. Spesso si confonde la profondità totale del mobile con lo spazio effettivamente disponibile per appendere gli abiti.
Per un armadio con ante battenti, la profondità standard esterna è di 600 mm, che garantisce circa 580 mm di spazio interno utile. Questo valore è ideale poiché la larghezza media di una gruccia con un cappotto si attesta intorno ai 480-500 mm. Se l'armadio prevede ante scorrevoli, il binario di scorrimento richiede uno spazio aggiuntivo che varia da 80 a 100 mm. Di conseguenza, per mantenere 500 mm di spazio utile interno, l'armadio con ante scorrevoli deve avere una profondità totale esterna di almeno 650-680 mm. Un progetto che mostra un armadio scorrevole profondo solo 600 mm totali costringerà i vestiti a sfregare continuamente contro le ante, ostacolandone la chiusura.
Analisi strutturale: prevenire l'imbarcamento dei ripiani
La gravità agisce costantemente sui componenti orizzontali dell'armadio. Nella lettura del progetto, occorre prestare attenzione alla larghezza dei ripiani e allo spessore del materiale specificato (solitamente pannelli truciolari nobilitati o MDF):
- Ripiani fino a 800 mm di larghezza: Possono avere uno spessore standard di 18 mm se destinati a carichi leggeri.
- Ripiani oltre gli 800 mm: Richiedono uno spessore minimo di 25 mm oppure l'inserimento di un montante verticale di supporto (divisorio). Un ripiano di 1000 mm con spessore 18 mm tenderà inevitabilmente a flettere vistosamente nel tempo sotto il peso dei vestiti o del corredo letto (fenomeno noto come scorrimento viscoso o "creep" del legno).
Compensazione delle irregolarità murarie: le fasce di tamponamento
Le pareti di una casa non sono mai perfettamente ortogonali o verticali. Un progetto di armadio a muro che si rispetti deve prevedere le fasce di tamponamento (dette anche liste di compensazione). Si tratta di listelli dello stesso materiale dell'armadio, posizionati ai lati e nella parte superiore, che vengono rifilati sul posto dal montatore per adattarsi perfettamente alle irregolarità della nicchia muraria.
Se il disegno mostra l'armadio adiacente al muro senza alcuno spazio di tolleranza (tipicamente da 20 a 50 mm di tamponamento), l'installazione risulterà problematica. Le ante battenti potrebbero non aprirsi completamente a causa del contatto con pareti fuori squadro, o potrebbero crearsi fessure antiestetiche lungo i bordi esterni.
La verifica delle altezze di appendimento e dei cassetti
L'ergonomia d'uso richiede una corretta distribuzione verticale. Gli abiti lunghi (cappotti, abiti da sera) necessitano di un'altezza utile di sospensione di almeno 1400-1600 mm, mentre per giacche e camicie sono sufficienti 1000 mm. Nel controllare la sezione verticale del progetto, verificare che le barre appendiabiti siano posizionate a un'altezza accessibile (massimo 2000 mm da terra per un utilizzo confortevole senza l'ausilio di aste telescopiche). Per quanto riguarda i cassetti, verificare che la loro apertura non sia ostacolata dal telaio delle ante o dalle cerniere. Nei progetti ad anta battente, i cassetti interni devono essere sempre rientrati lateralmente rispetto al fianco dell'armadio, spesso utilizzando un listello di spessoramento sul lato delle cerniere per evitare che il frontale del cassetto urti contro l'anta aperta.
