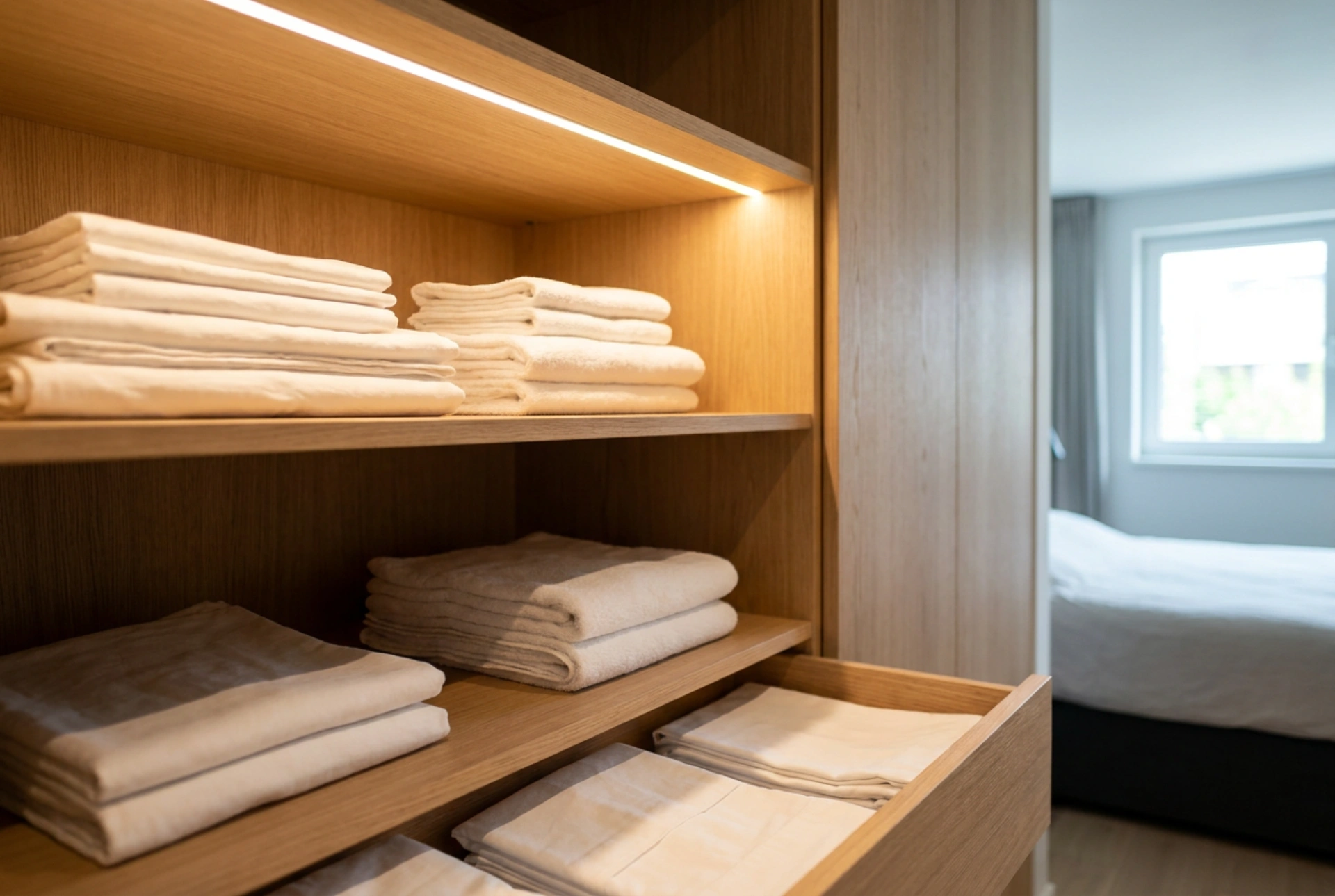

L'illuminazione per armadi a batteria con sensore di movimento risolve il problema della visibilità negli angoli bui senza richiedere allacciamenti alla rete elettrica. Questo sistema unisce la fisica dei sensori a infrarossi passivi (PIR) alla tecnologia LED ad alta efficienza per erogare luce istantanea solo quando viene rilevata una presenza fisica.
La fisica della rilevazione: il sensore piroelettrico PIR
Il componente fondamentale che permette l'accensione automatica della luce è il sensore PIR (Passive Infrared). A differenza dei sensori attivi, che emettono onde e ne misurano il rimbalzo, il sensore PIR è puramente passivo: non emette alcuna energia, ma si limita a rilevare la radiazione infrarossa presente nell'ambiente circostante. Ogni corpo con una temperatura superiore allo zero assoluto emette radiazioni termiche nello spettro degli infrarossi. Il corpo umano, mantenendo una temperatura interna di circa 37 gradi Celsius, emette costantemente radiazioni infrarosse con una lunghezza d'onda specifica, compresa tra i 9 e i 10 micrometri.
Il sensore piroelettrico all'interno del dispositivo contiene un materiale cristallino che genera una carica elettrica quando viene esposto a variazioni di temperatura indotte dalla radiazione infrarossa. Il sensore è solitamente diviso in due metà collegate in opposizione polare. Quando l'ambiente è statico, entrambe le metà ricevono la stessa quantità di infrarossi, producendo un segnale netto pari a zero. Quando una persona si muove davanti al sensore, la sua radiazione termica colpisce prima una metà e poi l'altra, creando una differenza di potenziale elettrico che il circuito integrato interpreta come movimento, attivando istantaneamente l'interruttore elettronico.
La lente di Fresnel: focalizzazione ed espansione del campo visivo
Sopra il chip del sensore PIR è sempre visibile una cupola di plastica traslucida, spesso caratterizzata da una superficie sfaccettata. Si tratta della lente di Fresnel. Questo componente ottico svolge un ruolo cruciale: raccoglie la radiazione infrarossa diffusa nell'ambiente e la focalizza sul piccolo elemento sensibile del sensore piroelettrico.
Inoltre, la lente di Fresnel divide lo spazio tridimensionale davanti a sé in molteplici settori alternati di sensibilità e cecità. Quando una persona attraversa il campo visivo del dispositivo, passa continuamente da una zona attiva a una passiva. Questo movimento alternato produce variazioni rapide del segnale termico captato dal sensore, aumentando drasticamente la reattività del sistema e prevenendo falsi positivi dovuti a lenti mutamenti termici dell'ambiente, come il riscaldamento naturale delle pareti dell'armadio durante il giorno.
Elettroluminescenza dei LED e gestione della corrente
Una volta che il sensore ha rilevato il movimento, il microcontrollore interno chiude il circuito di alimentazione indirizzando la corrente verso i LED. A differenza delle vecchie lampadine a incandescenza, i diodi a emissione di luce (LED) si basano sul fenomeno dell'elettroluminescenza. Quando gli elettroni attraversano la giunzione a semiconduttore del LED, si ricombinano con le lacune elettroniche, rilasciando energia sotto forma di fotoni.
Questo processo è straordinariamente efficiente dal punto di vista termodinamico, poiché quasi tutta l'energia elettrica viene convertita in luce visibile, riducendo al minimo la dissipazione di calore. Ciò è fondamentale all'interno di un armadio, dove la presenza di materiali infiammabili come tessuti e carta richiede temperature di esercizio estremamente basse per garantire la massima sicurezza.
Ottimizzazione energetica e ciclo di vita della batteria
La chiave dell'autonomia di questi dispositivi risiede nella gestione degli stati di consumo. In stato di standby, il circuito di rilevazione rimane attivo consumando una quantità infinitesimale di corrente, spesso inferiore a pochi microampere. Questo consumo minimo consente alle batterie comuni (siano esse alcaline AA/AAA o celle ricaricabili ai polimeri di litio) di durare per molti mesi.
Il circuito integra solitamente un temporizzatore e, in molti modelli, un sensore crepuscolare (fotoresistenza). Quest'ultimo misura la luce ambientale circostante: se la stanza è già illuminata, il circuito inibisce l'accensione dei LED anche in presenza di movimento, preservando la carica delle batterie. Quando il movimento cessa o l'utente si allontana, il temporizzatore interrompe l'erogazione di energia dopo un intervallo prestabilito, solitamente compreso tra i 15 e i 30 secondi.
Criteri di posizionamento e installazione pratica
Per massimizzare l'efficacia dell'illuminazione con sensore di movimento all'interno dell'armadio, occorre seguire precise regole geometriche e fisiche:
- Orientamento del sensore: Il sensore PIR è più sensibile ai movimenti trasversali rispetto a quelli di avvicinamento frontale. Pertanto, è consigliabile montare la barra LED in una posizione in cui il movimento dell'anta o della mano avvenga parallelamente alla superficie del sensore.
- Evitare fonti termiche: Non posizionare il dispositivo vicino a condotti di ventilazione o lampadine tradizionali, poiché i flussi d'aria calda possono causare accensioni accidentali.
- Altezza e angolo: Fissare la barra sul bordo superiore interno del telaio o sotto i ripiani per proiettare la luce direttamente sui vestiti, assicurando che la lente di Fresnel abbia un campo visivo sgombro da ostacoli fisici.
