Comprendere le differenze strutturali e prestazionali tra i lettori di schede SD integrati nei laptop e i sistemi di scrittura delle fotocamere consente di prevenire colli di bottiglia nel trasferimento dati e proteggere l'integrità dei supporti di memoria.
L'architettura dei contatti: UHS-I, UHS-II e la fisica dei pin
La prima grande differenza risiede nella configurazione fisica dei pin all'interno dello slot di lettura. Le schede SD standard (UHS-I) utilizzano una singola fila di 9 pin per trasmettere i dati a una velocità teorica massima di 104 MB/s. I lettori di fascia media integrati in molti laptop economici sono limitati a questo standard, poiché l'aggiunta di ulteriori linee di trasmissione richiede controller più complessi.
Al contrario, le fotocamere professionali moderne e i lettori esterni ad alte prestazioni supportano lo standard UHS-II. Questo protocollo utilizza una seconda fila di 8 pin aggiuntivi, situata sotto la prima. Questa architettura consente una trasmissione dati bidirezionale (full-duplex) o un raddoppio della larghezza di banda in modalità half-duplex, raggiungendo velocità fino a 312 MB/s. Se si inserisce una scheda UHS-II nello slot UHS-I di un laptop, la scheda funzionerà in modalità retrocompatibile, sfruttando solo la prima fila di pin e riducendo drasticamente le prestazioni di trasferimento.
Il ruolo del bus di sistema: l'instradamento dei dati
La velocità di trasferimento non dipende solo dal lettore in sé, ma da come questo è collegato alla scheda madre del dispositivo. Nei laptop, il lettore di schede interno è spesso collegato tramite un controller USB interno (spesso limitato allo standard USB 2.0 o USB 3.0 condiviso con altre periferiche). Questo significa che il flusso di dati deve passare attraverso diversi strati di protocollo prima di raggiungere l'unità di archiviazione principale (SSD), causando latenza e overhead del processore.
Nelle fotocamere, invece, lo slot della scheda è collegato direttamente al processore d'immagine tramite un bus proprietario ad altissima velocità. Questo collegamento diretto è progettato per gestire flussi continui di dati grezzi (file RAW o video ad alto bitrate) senza alcuna buffersizzazione intermedia che possa saturare la memoria volatile della fotocamera. Quando si utilizza un lettore esterno per laptop, la connessione ideale avviene tramite porte USB-C che sfruttano il protocollo USB 3.2 o superiore, riducendo al minimo l'overhead del controller.
Termodinamica e degrado della memoria flash
La memoria NAND flash contenuta nelle schede SD è estremamente sensibile alle variazioni di temperatura. Durante le sessioni di lettura e scrittura prolungate, l'attrito elettronico all'interno delle celle di memoria genera calore. I lettori integrati nei laptop si trovano spesso confinati in spazi ristretti, adiacenti a componenti caldi come la CPU o la batteria, con una ventilazione quasi nulla.

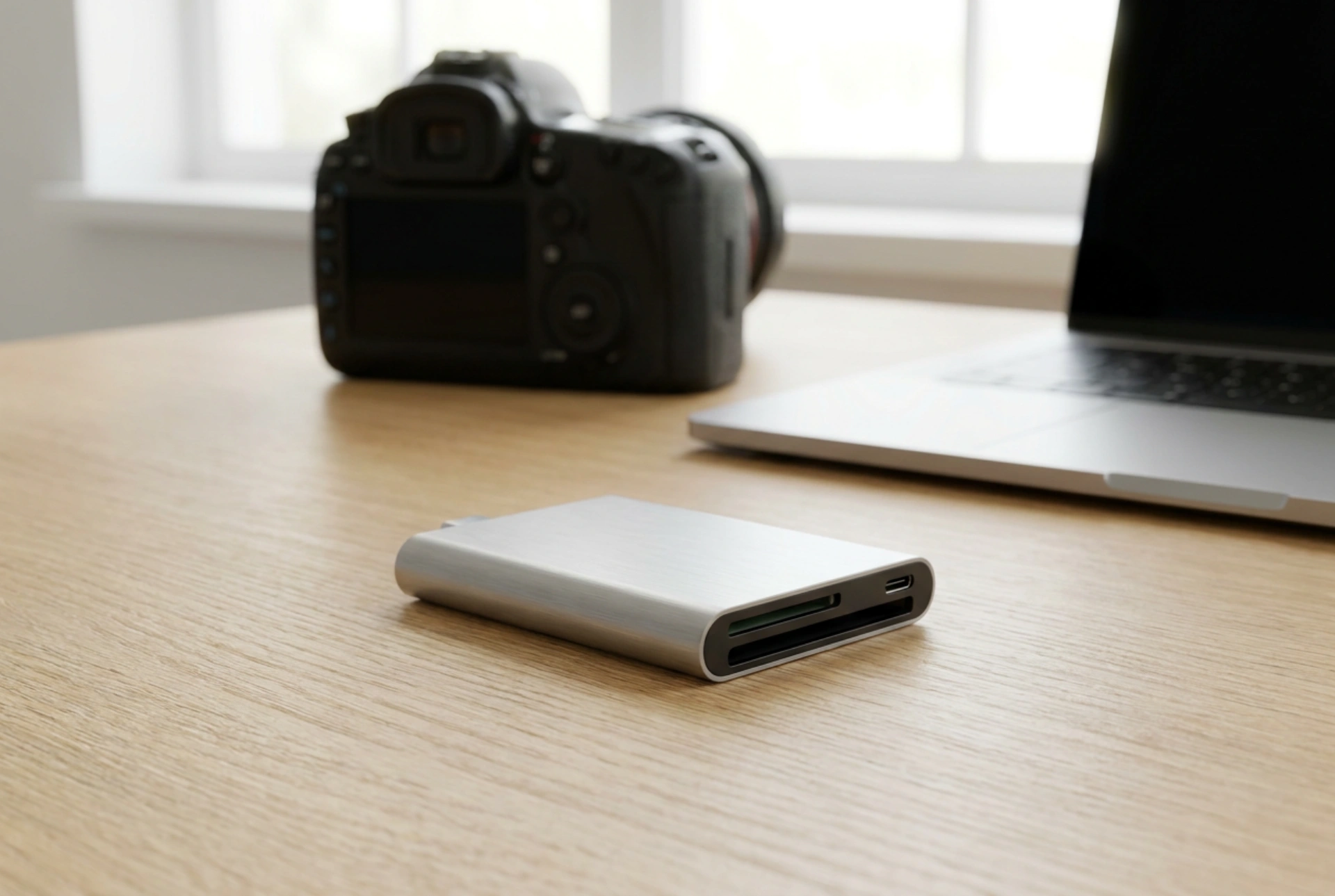

Questo ambiente surriscaldato ostacola la dissipazione termica della scheda SD, costringendo il controller della scheda ad attivare il throttling termico (riduzione sistematica della velocità per prevenire danni fisici al silicio). Le fotocamere sono progettate con corpi macchina che fungono parzialmente da dissipatori termici per le schede, isolando i moduli di memoria dal sensore principale. Allo stesso modo, i lettori esterni di alta qualità utilizzano chassis in leghe metalliche (come l'alluminio anodizzato) che agiscono come dissipatori passivi, assorbendo il calore generato dalla scheda attraverso il contatto diretto con i pin metallici e disperdendolo nell'ambiente circostante.
Usura meccanica e stabilità dei contatti elettrici
La progettazione meccanica degli slot differisce notevolmente. I lettori per laptop utilizzano prevalentemente meccanismi a molla di tipo 'push-push' o semplici guide 'push-pull'. Questi sistemi, se esposti a polvere o usura, possono perdere la tensione elastica ottimale, riducendo la pressione dei pin di contatto sulla scheda. Una pressione insufficiente aumenta l'impedenza elettrica, causando micro-interruzioni e potenziali corruzioni del file system.
I lettori delle fotocamere e i lettori esterni professionali impiegano leghe di rame-berillio placcate in oro per i pin interni. L'oro garantisce una resistenza quasi nulla all'ossidazione e una conducibilità costante nel tempo. Inoltre, la precisione millimetrica delle guide riduce l'oscillazione della scheda durante l'inserimento, preservando l'integrità fisica dei contatti dorati della scheda stessa.
Sintesi dei parametri per ottimizzare il trasferimento
- Verificare la compatibilità UHS-II sia sulla scheda che sul lettore per sbloccare la seconda fila di pin fisici.
- Utilizzare lettori esterni in alluminio per favorire la dissipazione termica passiva durante trasferimenti superiori a 10 GB.
- Prediligere connessioni dirette USB-C bypassando hub non alimentati per evitare cali di tensione sul bus di trasmissione.
