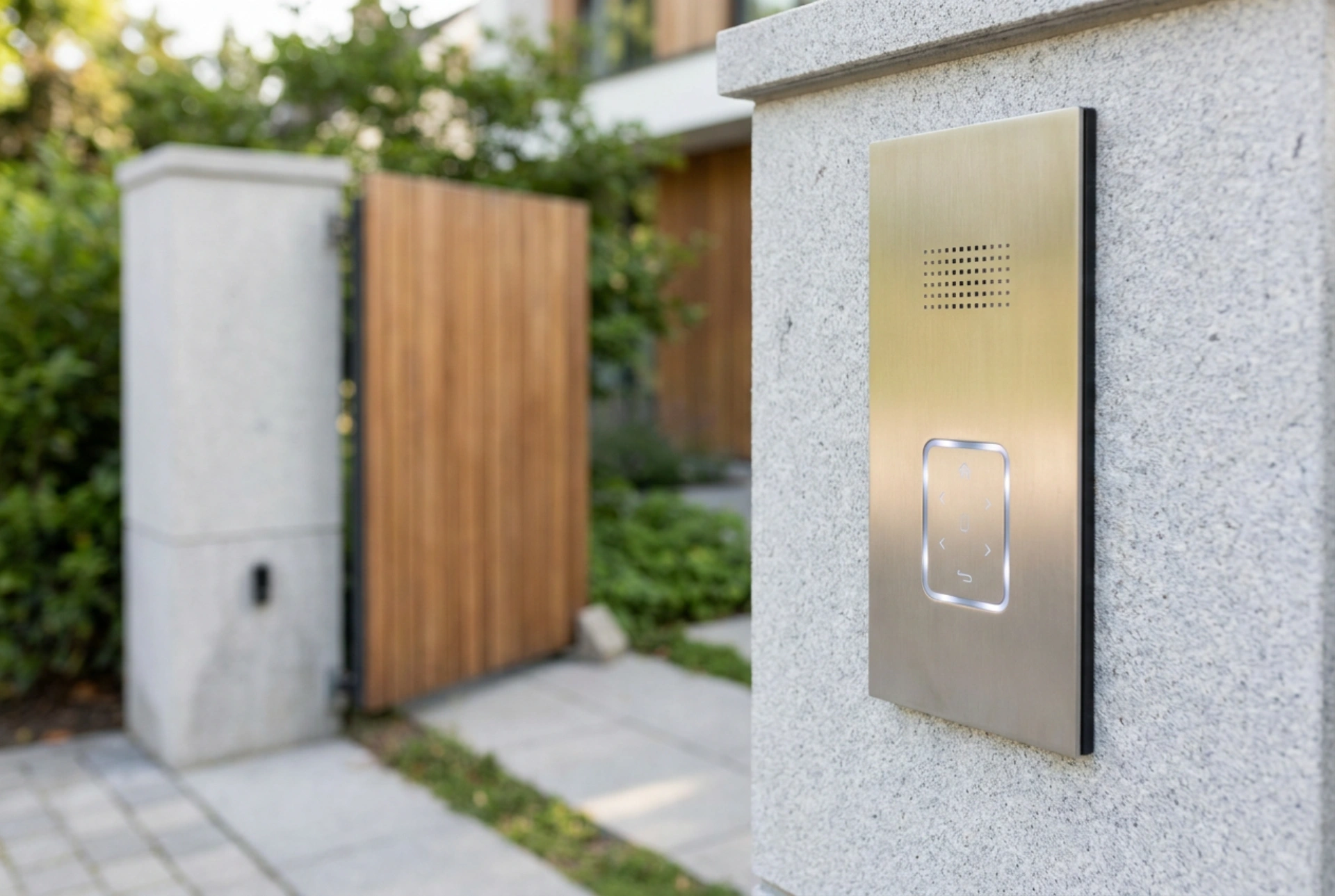

L'apertura di un cancelletto tramite citofono si basa sulla perfetta sinergia tra un segnale elettrico a bassa tensione e un dispositivo meccanico azionato da un elettromagnete. Comprendere la fisica e l'ingegneria dietro questo sistema permette di ottimizzarne l'uso e di eseguire una corretta manutenzione preventiva contro l'usura e gli agenti atmosferici.
Il cuore del sistema: l'incontro elettrico e l'elettromagnetismo
L'elemento fondamentale che permette lo sblocco fisico del cancelletto è l'incontro elettrico, installato direttamente sul telaio della battuta. All'interno di questo dispositivo si trova un solenoide, ovvero una bobina di filo di rame avvolta attorno a un nucleo metallico mobile in ferro dolce. Quando il sistema è a riposo, una molla meccanica di richiamo mantiene il blocco in posizione di chiusura, impedendo allo scrocco della serratura di muoversi.
Nel momento in cui si preme il pulsante di apertura sull'unità interna del citofono, si chiude temporaneamente un circuito elettrico. Il passaggio di corrente attraverso la bobina genera un campo magnetico secondo la legge di induzione di Faraday. Questo campo attira istantaneamente il nucleo ferroso mobile verso il centro della bobina, vincendo la resistenza della molla e liberando l'arresto meccanico che trattiene lo scrocco del cancelletto. Una volta interrotta la pressione sul pulsante, la corrente cessa, il campo magnetico decade e la molla riporta il perno nella posizione di blocco originale.
Il percorso del segnale: bassa tensione e cablaggio
La sicurezza elettrica esterna è garantita dall'uso di tensioni molto basse, solitamente comprese tra i 12 e i 24 Volt in corrente alternata (AC) o continua (DC). Questa configurazione previene qualsiasi rischio di shock elettrico pericoloso per l'uomo in caso di pioggia, umidità o dispersione sui componenti metallici del cancello.
- Sistemi analogici tradizionali (multifilo): Utilizzano conduttori elettrici dedicati per ogni singola funzione (audio, chiamata, alimentazione e comando serratura). L'impulso per l'apertura viaggia su un filo di fase che collega direttamente l'interruttore interno alla bobina della serratura.
- Sistemi digitali (bus a due soli fili): In questi impianti, le informazioni viaggiano sotto forma di impulsi digitali codificati lungo una sola coppia di cavi. Premendo il pulsante interno, viene inviato un codice numerico univoco. La scheda elettronica della pulsantiera esterna decodifica il segnale e attiva un relè locale che chiude il circuito di alimentazione della serratura.
Il ruolo fondamentale del relè di potenza
Spesso, la corrente necessaria per attivare l'elettromagnete di una serratura (che può richiedere picchi temporanei superiori a 1 o 2 Ampere) è troppo elevata per poter transitare in sicurezza attraverso i sottili fili di segnale del citofono. Per evitare cadute di tensione o surriscaldamenti dei circuiti elettronici, viene impiegato un relè.Il relè funge da interruttore elettromeccanico di sicurezza: la corrente a bassa intensità proveniente dal citofono alimenta la bobina interna del relè, che per attrazione magnetica chiude un contatto ad alta portata. Questo contatto attinge l'energia direttamente da un trasformatore di potenza dedicato, inviando la scarica necessaria alla serratura senza sovraccaricare la pulsantiera o i dispositivi interni.
Manutenzione fisica e prevenzione del degrado
Essendo componenti esposti costantemente alle fluttuazioni di temperatura e all'umidità esterna, l'incontro elettrico e i cablaggi richiedono una cura mirata per prevenire guasti meccanici o chimici:
- Rimozione dell'ossidazione: L'umidità favorisce la formazione di patine di ossido sui morsetti elettrici, aumentando la resistenza di contatto. Un aumento della resistenza riduce la tensione effettiva che raggiunge il solenoide, impedendo l'apertura del cancelletto. L'applicazione periodica di un disossidante chimico secco per contatti ripristina la conducibilità.
- Lubrificazione meccanica: Gli attriti accumulati a causa di polvere e micro-detriti possono bloccare il solenoide. Per la lubrificazione dello scrocco e dei componenti interni è fondamentale evitare oli fluidi o grassi minerali classici, che tendono a trattenere la polvere creando una pasta abrasiva. Si raccomanda esclusivamente l'uso di lubrificanti solidi a secco, come la polvere di grafite o spray a base di PTFE.
- Compensazione delle dilatazioni termiche: I cicli di gelo e disgelo provocano impercettibili movimenti del montante o del cancelletto. Se lo scrocco non è perfettamente allineato con la sede dell'incontro elettrico, la pressione meccanica laterale può superare la forza di trazione esercitata dall'elettromagnete, impedendo lo sblocco anche in presenza di tensione corretta. In questo caso è necessario agire sulle cerniere per ripristinare il corretto gioco meccanico.
