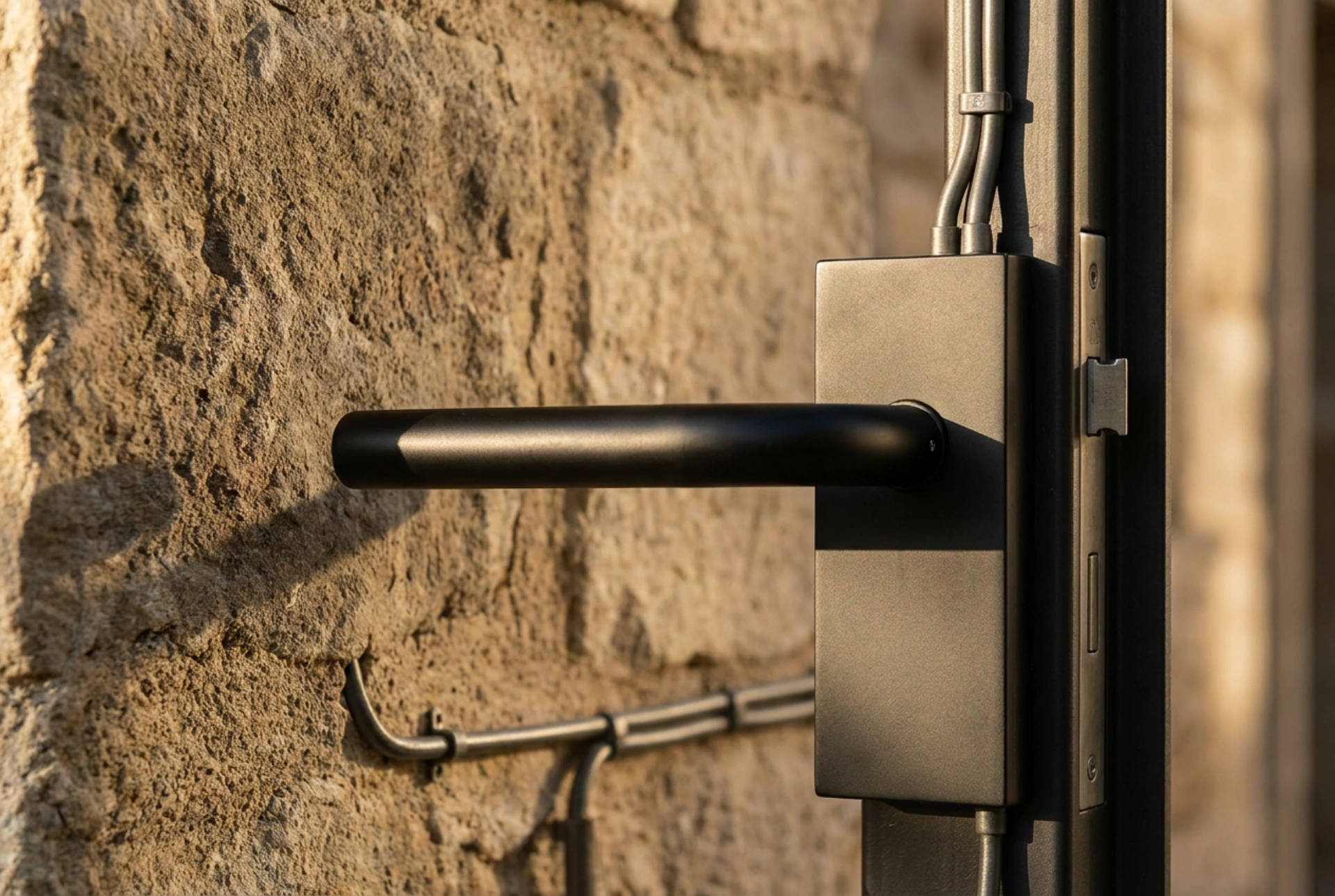

Il collegamento dell'incontro elettrico del cancello pedonale al sistema citofonico richiede una corretta gestione delle tensioni e delle correnti per garantire un funzionamento fluido e prevenire danni termici ai componenti elettronici.
La fisica del solenoide e la scelta della tensione
L'incontro elettrico funziona sul principio dell'elettromagnetismo. All'interno del dispositivo si trova una bobina di rame (solenoide) che, quando attraversata da corrente elettrica, genera un campo magnetico in grado di attrarre un'ancora metallica, sbloccando lo scrocco della serratura. Questo processo richiede una quantità di corrente significativa all'avvio, nota come corrente di spunto.
Esistono due tipologie principali di alimentazione per questi dispositivi: in corrente alternata (AC) e in corrente continua (DC). I modelli in corrente alternata producono il classico ronzio dovuto alla variazione della polarità a 50 Hz, mentre i modelli in corrente continua sono silenziosi e richiedono una polarità precisa per funzionare correttamente. Per evitare cadute di potenziale lungo la linea, soprattutto se la distanza tra il citofono interno e il cancello supera i dieci metri, è fondamentale calcolare correttamente la sezione dei cavi di rame, optando per conduttori di almeno 1 o 1,5 mm².
Schema di collegamento e separazione galvanica
Il principio cardine per la sicurezza dell'impianto è la separazione dei circuiti di potenza da quelli di segnale. La scheda elettronica del citofono esterno non dovrebbe mai alimentare direttamente la bobina dell'incontro elettrico con la propria corrente di servizio, poiché il picco induttivo generato alla disattivazione del magnete potrebbe bruciare i transistor dell'unità interna.
- Il ruolo del relè d'appoggio: Il contatto del citofono deve agire esclusivamente come interruttore logico (contatto pulito) che comanda la bobina di un relè ausiliario esterno.
- Il circuito di potenza indipendente: Sarà il contatto del relè ausiliario a chiudere il circuito di potenza proveniente da un trasformatore dedicato, posizionato nel quadro elettrico generale, portando la tensione necessaria direttamente all'incontro elettrico.
Protezione dalle sovratensioni: l'importanza del diodo di ricircolo
Quando l'alimentazione a un solenoide in corrente continua viene interrotta, il collasso del campo magnetico genera una forza elettromotrice inversa molto elevata, nota come extratensione di apertura. Questo picco di tensione può viaggiare indietro lungo i cavi, danneggiando irreparabilmente i contatti del relè o le schede elettroniche adiacenti.
Per neutralizzare questo fenomeno fisico, è indispensabile installare un diodo di protezione (solitamente un diodo raddrizzatore comune come il modello 1N4007) in parallelo ai morsetti dell'incontro elettrico. Il diodo deve essere montato in polarizzazione inversa, ovvero con il catodo (indicato dalla striscia grigia) collegato al polo positivo e l'anodo al polo negativo. In questo modo, durante il normale funzionamento il diodo non conduce, ma al momento dello spegnimento offre una via di fuga sicura alla corrente residua, dissipandola all'interno della bobina stessa.
Isolamento termico e protezione dagli agenti atmosferici
La posa fisica dei cavi richiede un'attenzione rigorosa per prevenire cortocircuiti causati dall'umidità o da sollecitazioni meccaniche. Il passaggio dei conduttori dal montante fisso del cancello alla parte mobile o alla serratura deve avvenire tramite un passacavo flessibile a spirale metallica, che impedisce lo sfregamento e la tranciatura del rame.
Tutte le giunzioni elettriche effettuate all'aperto devono essere protette all'interno di scatole di derivazione con grado di protezione minimo IP65, utilizzando morsetti a vite o connettori a molla pre-riempiti di gel isolante anticondensa. Questo previene l'ossidazione dei contatti che aumenterebbe la resistenza elettrica, causando surriscaldamenti localizzati e il malfunzionamento intermittente dell'intero sistema di sblocco.
